La Hollow Silica Waveguide (HSW) o guida d’onda cava, è progettata per fornire energia a infrarossi in un assemblato flessibile e robusto da meno di 2,9 micron a 20 micron, una regione in cui le fibre di silice sono troppo deboli per un funzionamento pratico. Le guide d’onda sono costituite da un tubo capillare in silice fusa con rivestimento interno agli alogenuri d’argento otticamente riflettente. Per protezione, il tubo capillare è rivestito con una guaina esterna in acrilato, che migliora la resistenza e la flessibilità della guida d’onda. Poiché le tipiche fibre a base di silice assorbono pesantemente la luce con lunghezze d’onda superiori a 1,9 micron, è necessaria una tecnologia diversa. La guida d’onda di silice cava è una buona soluzione per applicazioni a infrarossi medio-lontani, come la fornitura di energia per laser YAG a CO2 ed Erbio e la spettroscopia che utilizza l’esclusiva struttura cava.

Caratteristiche principali:

  • Trasmissione Flessibile di Potenza nell’IR
  • nCO2 (10.6 mm)
  • nEr:YAG (2.94 mm)
  • Trasmissione di Potenze Elevate
  • Perdite d’Inserzione Basse
  • Non-tossiche, Sterilizzabili
  • Robuste  e  Flessibili

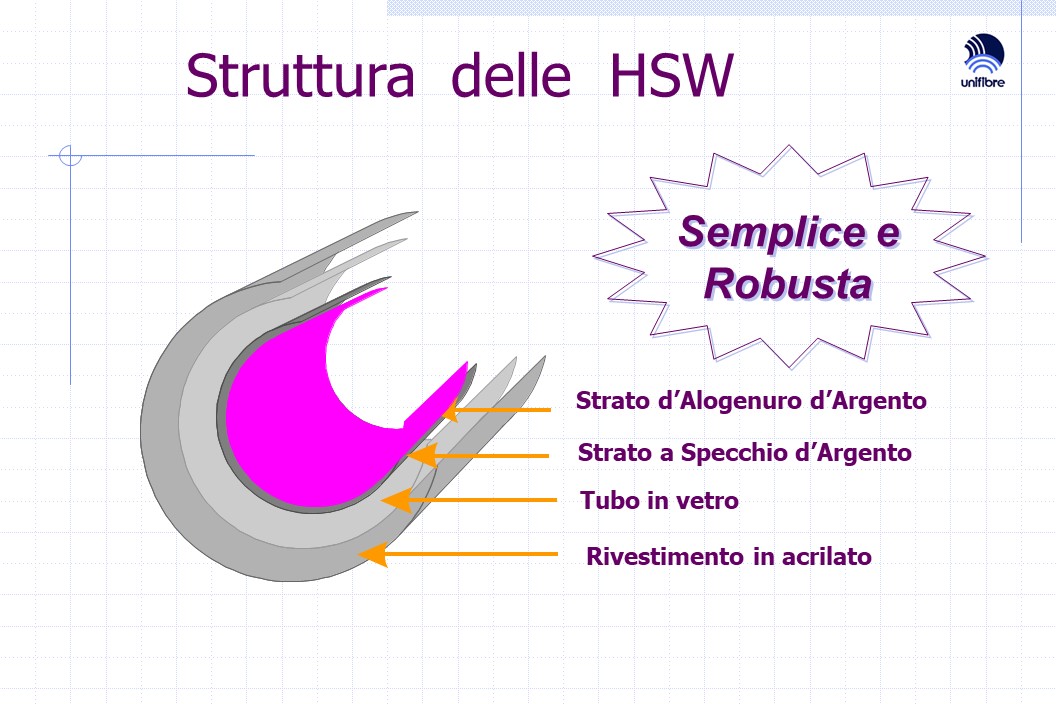

HSW struttura

Principali applicazioni delle guide d’onda cave:

  • Marcatura, Incisione e Taglio Laser
  • Dentale e Medicale (Er:YAG)
  • Rilevazione a distanza di Temperature
  • Rilevazione di sostanze chimiche
  • Spettroscopia a distanza
  • Industriali per i Laser a CO2 (Rimpiazza i Bracci Articolati)

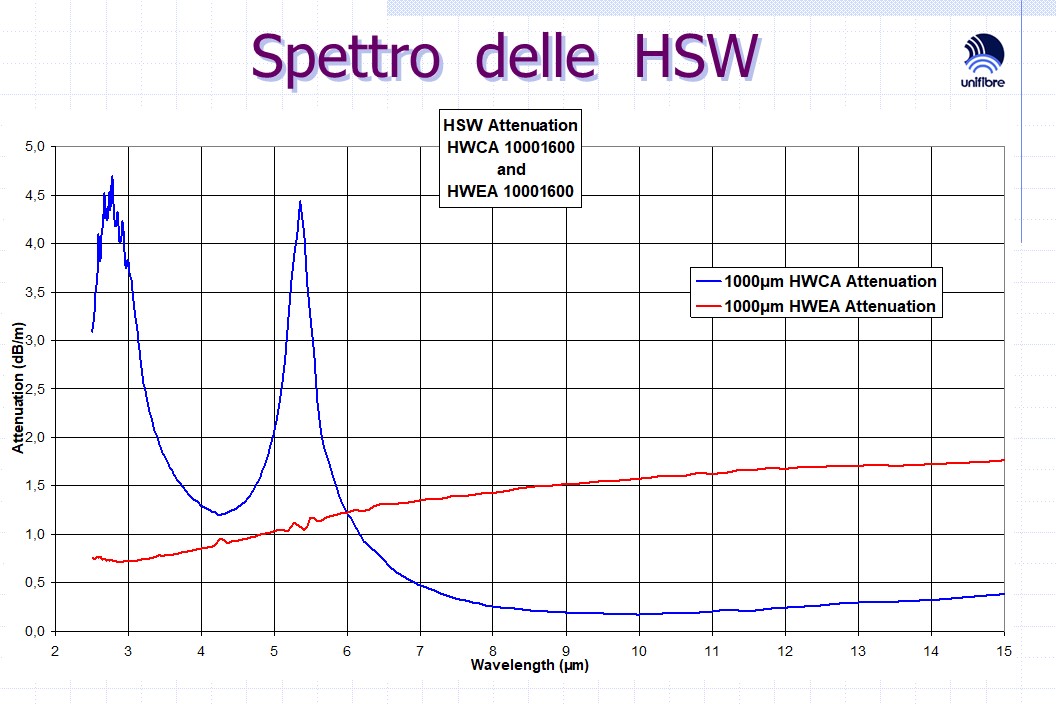

Spettro HSW

Terminazioni della HSW:

  • Rivestimento in acrilato: Sono disponibili delle lavorazioni – Specificare guaina e terminazioni
  • Non sono possibili configurazioni a fascio
  • Poly-Lock™: Connettori rimovibili – Standard SMA – Utili per Prototipi e per Prove – Non previsti per uso Permanente
  • Connettori fissati con resina: SMA (905 & 906)

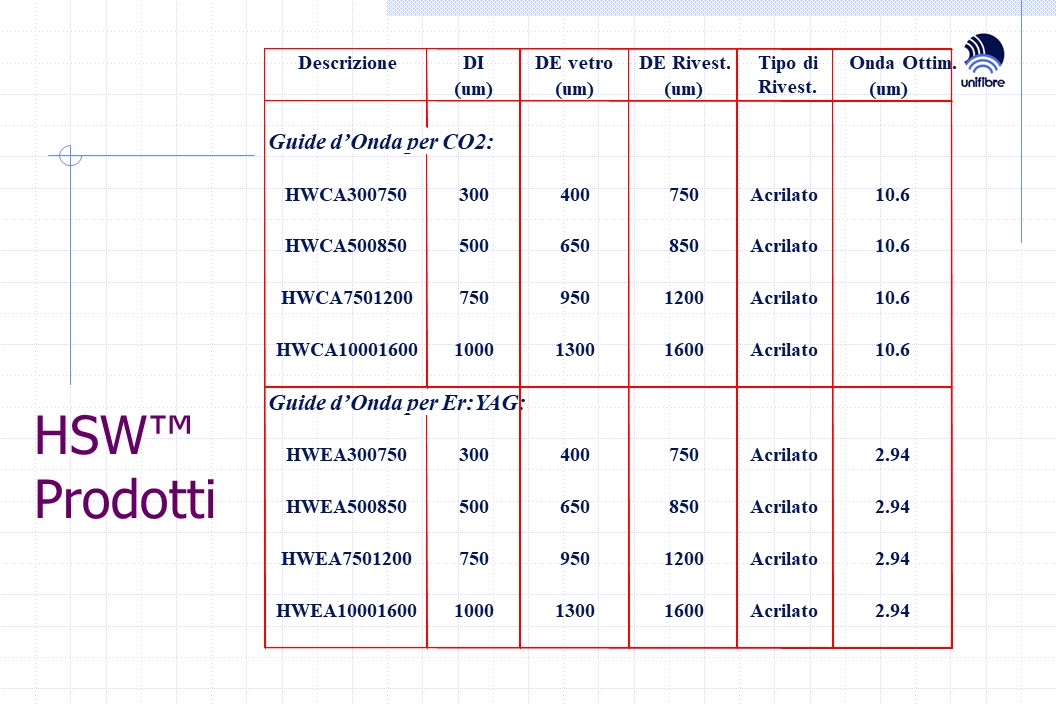

HSW Prodotti

Installazione:

  • Lunghezze pronte fino a 3 metri
  • Lunghezze ottenibili fino a 6 e 9 metri
  • Ottiche di lancio: nLenti piano convesse in ZnSe – nCoefficiente di riempimento (Fill Factor) – nAllineamento laser-lente-foro d’ingresso
  • Condizioni di uscita con e senza ottica: nAnalogia con fascio in ingresso
  • Protezioni delle guide d’onda
